ПНКЗ-ППЧ-М10
ТУ 3415-010-22136119-03
Эффективная защита от электрохимической (почвенной) коррозии подземных
металлических сооружений, коммуникаций, трубопроводов, хранилищ
нефтепродуктов, опорной арматуры и других аналогичных объектов в
условиях коррозионного воздействия почвы, при неблагоприятном
воздействии блуждающих токов.
Преобразователи встраиваемого типа для размещения в укрытиях различных видов и в комплектных электротехнических устройствах
(категория размещения – 2).
Нормативно-правовое обеспечение:
- Соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные.
Общие треюования к защите от коррозии» (по большинству показателей).
- Соответствуют ГОСТ 9.602-2006 «Сооружения подземные. Общие требования к защите от коррозии.»
- Выпускаются по техническим условиям: ТУ 3415-010-22136119-03.
- Сертифицированы:
- сертификат соответствия Госстандарта России РОСС.RU.АЮ11. Н00343, выдан Органом по сертификации «ВНИИГАЗ-СЕРТИФИКАТ».
- сертификат соответствия системы сертификации ГАЗПРОМСЕРТ» ГО 00.RU.1101.Н00003.
- Разрешение Ростехнадзора на применение: РРС35-00004.
Область применения:
Предприятия
нефтяного, газового, химического, энергетического и других промышленных
комплексов, располагающих сетью магистральных и немагистральных
трубопроводов различного назначения (газопроводов, нефтепроводов,
продуктопроводов и т.п.), других подземных металлических коммуникаций и
сооружений, в том числе расположенных в зонах электрифицированного
рельсового транспорта (железных дорог, трамвайных путей и др.).
Работающего на постоянном токе. Различные организации, имеющие
металлические подземные коммуникации и сооружения в почвах с высокой
коррозионной активностью.
Конструктивные особенности:
- Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды – IP20, по ГОСТ 14254.
- Класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0.
- Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004.
- Унифицированная конструкция, габаритные и присоединительные
размеры корпусов одинаковы для всех исполнений преобразователей по
выходной мощности.
- Металлический корпус, обеспечивающий надежную защиту от механических повреждений.
- Порошково-полимерное покрытие светлых тонов, устойчивое к
воздействию внешних атмосферных и механических факторов, что
значительно повышает коррозионную стойкость корпуса.
- Наличие автоматического выключателя на входе преобразователя.
- Встроенный корректор коэффициента мощности, имеющий cosφ, близкий к единице (cosφ>0,98).
- Возможность подключения к различным системам телемеханики для дистанционного управления и контроля:
- защитного потенциала на сооружении;
- выходного напряжения;
- защитного тока;
- дистанционной установки защитного потенциала (в автоматическом режиме работы);
- дистанционной установки защитного тока (в автоматическом режиме работы);
- дистанционной установки выходного напряжения (в ручном режиме);
- дистанционного прерывания защитного тока;
- дистанционного отключения и включения.
Преобразователи обеспечивают:
- Высокую точность поддержания защитного потенциала - до ±0,5% и защитного тока - до ±1% (в автоматическом режиме работы);
- Заданные электрические параметры при изменении напряжения питающей сети от 176В до 242В;
- Плавный выход на установленные значения выходного напряжения и тока
нагрузки при включении преобразователя, а также при пропадании и
последующем появлении напряжения питающей сети; - Коэффициент пульсаций тока нагрузки менее 3%;
- Измерение выходного напряжения, тока нагрузки и защитного потенциала встроенными приборами;
- Учет времени наработки преобразователя;
- Ограничение тока нагрузки при перегрузке и коротком замыкании в цепи нагрузки;
- Длительную безаварийную работу в режиме холостого хода, при обрыве кабелей к сооружению или к анодному заземлению;
- Стабильную работу при сбросе и набросе нагрузки;
- Устойчивую работу при изменении сопротивления нагрузки от 0,2 до 5,0 номинального значения (в 25 раз!);
- Возможность оперативного подключения на режим удвоенного
номинального напряжения (2 Uном) при половинном токе нагрузки (0,5
Iном); - Экономичное энергопотребление за счет высоких энергетических показателей;
- Низкий уровень радиопомех, не превышающий значений, установленных
ГОСТ Р 51522-99.
Дополнительные возможности:
- Преобразователь обеспечивает возможность непрерывной работы без профилактического обслуживания и ремонта не менее 6 мес.
- Поставляется в комплекте с медно-сульфатным электродом сравнения типа "ЭНЕРГОМЕРА" ЭСН-МС2 (ТУ 4218-005-2136119-2000).
Режимы работы:
- Автоматическое поддержание защитного потенциала на сооружении на
заданном уровне, в пределах от -0,5В до -3,5В (при подключении датчика
потенциала, например, медно-сульфатного электрода сравнения); - Автоматическая стабилизация и поддержание защитного тока сооружения на заданном уровне;
- Ручная установка выходного напряжения;
- Циклическое прерывание тока нагрузки внешним управляющим сигналом
от систем телемеханики для измерения поляризационного потенциала на
сооружении.
Условия эксплуатации:
- диапазон рабочих температур окружающей среды: от - 40°С до +45°С;
- относительная влажность воздуха: до 98% (при температуре +25°С);
- атмосферное давление (86,6 – 106,7)кПа (от 650 до 800 мм. рт. ст.);
- атмосфера типов I, II.

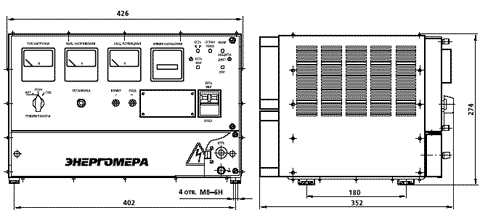

Габаритные размеры:
