 МКЗ-М12
ТУ 3415-019-22136119-2005 Эффективная защита подземных металлических сооружений в зонах высокой
коррозионной опасности со 100%-ным резервированием в цепях,
обеспечивающих катодный ток к защищаемому сооружению (трубопроводу).
Предназначены для размещения в укрытиях различных видов (категория размещения – 2).
Нормативно-правовое обеспечение:
- Соответствует требованиям ГОСТ Р 51164-98 и ГОСТ 9.602-2006.
- Модуль катодной защиты МКЗ-М12 сертифицирован Органом по
сертификации «ВНИИГАЗ – СЕРТИФИКАТ». Сертификат соответствия
NРОСС.RU.АЮ11.Н00309 - сертификат соответствия системы сертификации «ГАЗПРОМСЕРТ» ГО 00.RU.1101.Н0004
Технические характеристики модулей соответствуют техническим условиям применяемых функциональных узлов:
- устройства автоматического включения резервного преобразователя АВРП-2Т, ТУ 3435-016-22136119-2005;
- преобразователя ПНКЗ-ППЧ-М10, ТУ 3415-010-22136119-03, соответствующего типоисполнения.
- адаптеров сигналов типа АС (АС-1-У2, АС-2-У2, АС-3-У2), ТУ 4237-009-22136119-2001
Конструктивные особенности:
- Модули катодной защиты типа МКЗ-М12 выпускаются в исполнении У2.
- Модули МКЗ-М12…-У2 выпускаются без электросчетчика.
- Модули МКЗ-М12-СЭ…-У2 выпускаются с электросчетчиком.
- Степень защиты модулей от соприкосновения с токоведущими частями и
от воздействия окружающей среды - IР01, а встроенного электронного узла
- IP44 (по ГОСТ 14254-96). - Модули имеют возможность подключения к различным системам телемеханики для дистанционного контроля:
- величины измеряемой разности потенциалов, выходного тока, выходного напряжения;
- наличия\отсутствие напряжения питающей сети;
- накопительного учета потребляемой электроэнергии (только
для МКЗ-М12-СЭ); - дистанционной установки защитного потенциала;
- дистанционной установки защитного тока;
- дистанционной установки выходного напряжения;
- дистанционного повторного включения преобразователя;
- дистанционного отключение\включение преобразователя;
- дистанционного контроля включенного преобразователя.
Модули полностью адаптированы к системам телемеханики «УНК-ТМ», «Магистраль-2», «СТН-3000»,
«SupeRTU-4», «СКАТ», «ЭЛСИ-2000», «ЭЛСИ-Т», «ТЕЛУР».Модули обеспечивают возможность непрерывной работы без профилактического обслуживания и ремонта не менее 6 мес.Поставляются в комплекте с медно-сульфатным электродом сравнения «Энергомера» ЭСН-МС2 (ТУ 4218-005-22136119-2000). Модули обеспечивают:
- Возможность электропитания от двух раздельных фидеров питающей
сети: основного и резервного (класс электроснабжения – 1, согласно ПУЭ). - Высокую точность поддержания защитного потенциала (в автоматическом режиме работы) до ±0,5% и защитного тока до ±1%.
- Заданные электрические параметры при изменении напряжения питающей
сети от 176В до 242В и работоспособность при изменении напряжения
питающей сети от 160В до 250В. - Автоматическое отключение основного преобразователя (при пропадании
питающей сети основного фидера) и включение резервного преобразователя. - Автоматическое отключение основного преобразователя (при отсутствии
выходного напряжения на выходе основного преобразователя) и включение
резервного преобразователя. - Автоматическое включение основного преобразователя (при появлении
питающей сети основного фидера) и отключение резервного преобразователя. - Автоматическое отключение резервного преобразователя (при выходе
напряжения питающей сети резервного фидера за установленные пределы). - Автоматическое включение резервного преобразователя (при появлении питающей сети резервного фидера).
- Стабильная работа в климатических зонах, в широком диапазоне температур окружающей среды: от минус 40°С до +45°С.
- Автоматическое включение в работу в заданном режиме при пропадании и вновь появлении напряжения питающей сети.
- Стабильную работу при сбросе и набросе нагрузки.
- Эффективную защиту от атмосферных перенапряжений со стороны ввода питающего напряжения и нагрузки.
- Возможность ступенчатого увеличения номинального напряжения до 2Uном. при максимальном выходном токе 0.5Iном.
- Контроль выходного напряжения, защитного тока, защитного потенциала встроенными измерительными приборами.
- Электробезопасность и пожаробезопасность за счет применения
автоматических выключателей на входе модуля отключающего
преобразователи от питающей сети при неисправном преобразователе; - Учет времени подачи на модуль напряжения питающей сети и нахождение модуля во включенном состоянии.
- Низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р 51522-99.
- Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды – IP21, по ГОСТ 14254.
- Класс защиты от поражения электрическим током – 1, по ГОСТ 12.2.007.0.
- Соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004.
- Технический ресурс – до 100000 часов, срок службы – до 12лет.
Режимы работы:
Модули обеспечивают возможность работы в одном трех режимов:
- автоматического поддержания измеряемой разности потенциалов на заданном уровне
в диапазоне: минус (0,5…3,5)В; - автоматическая стабилизация и поддержание защитного тока сооружения на заданном уровне;
- ручного регулирования выходного напряжения.
Условия эксплуатации:
- Диапазон рабочих температур окружающей среды: от -40°С до +45°С.
- относительная влажность воздуха: до 98% (при температуре +25°С)
- атмосферное давление(68,6 - 106,7)кПа, (от 650 до 800 мм.рт.ст.)
- атмосфера типов I, II

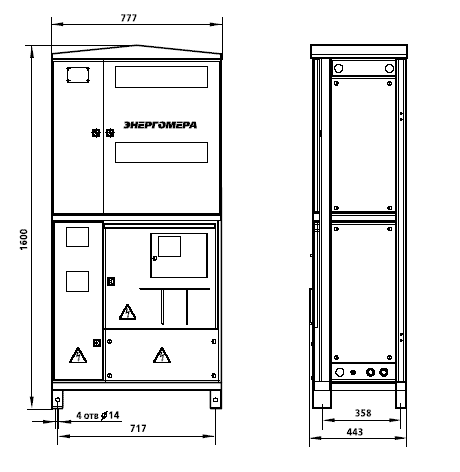

Габаритные размеры:
|
