Счетчик ЦЭ6850М-Ш31 в Ставрополе

Счетчик ЦЭ6850М-Ш31ЦЭ6850М
исполнение в корпусе – Ш31

ТУ 4228-027-46146329-2000
Учет электроэнергии в энергосистемах и на промышленных предприятиях.

Технический и коммерческий учет межсистемных и сетевых перетоков,
выработки и потребления электроэнергии.
Измерение параметров сети.

Использование в составе любых автоматизированных систем технического и коммерческого учета.

Нормативно-правовое обеспечение:

  • Счетчики удовлетворяют требованиям ГОСТ Р 52320-2005,

    ГОСТ Р 52322-2005 (для класса 1 и 2), ГОСТ Р 52323-2005 (для класса
    0,2S и 0,5S) в части измерения активной энергии и ГОСТ Р 52425-2005 в
    части измерения реактивной энергии.
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ
Технические характеристики:

  • Класс точности при измерении активной (реактивной) энергии

    0,2S (0,5); 0,5S (1); 1/2;
    Частота измерительной сети, Гц

    50±2,5

  • Номинальная (максимальная) сила тока, А

    1(1,5); 5(7,5)
  • Базовая (максимальная) сила тока, А

    5 (100)

  • Порог чувствительности:

для электросчетчиков непосредственное включение, Iб 0,004

для электросчетчиков трансформаторное включение, Iном

0,001
  • Полная мощность, потребляемая каждой цепью тока, не более, В*А

    0,1

  • Полная (активная) мощность, потребляемая каждой цепью напряжения, не более B*A, (Bт) 4,0 (1,5)

  • Количество десятичных разрядов индикатора

    8

  • Предел допускаемой основной абсолютной погрешности по времени, с/сут

    ±0,5

  • Предел допускаемой дополнительной температурной среднесуточной погрешности по времени, с/(°С*сут):
0,15 в диапазоне температур от минус 10 до 45°С;

0,2 в диапазоне температур от минус 40 до 60°С.
  • Диапазон рабочих температур, °С

    от минус 40 до 60 °С

  • Габаритные размеры, мм

    177 x 212 x 73

  • Масса, не более, кг

    3


Особенности электросчетчика:

  • Технологический запас по классу точности
  • Высокая достоверность учета электроэнергии и мощности при наличии
    нарушений качества питающей сети (несимметрия и несинусоидальность
    напряжений и токов нагрузки); электросчетчик обеспечивает достоверный
    учет до 45-ой гармоники сети
  • Обеспечение учета реальных потерь в ЛЭП (W=I2Rt)
  • Регистрация в энергонезависимой памяти всех фактов вскрытия крышки
    клеммной коробки и корпуса электросчетчика — «электронная пломба».
  • Возможность замены элемента питания без вскрытия корпуса.
  • Автоматическая самодиагностика с выдачей результата
  • Защита от недоучета и хищений электроэнергии
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
Характеристики надежности:

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 4 года
Функциональные возможности:

  • Счетчик ведет учет энергии по четырем тарифам в соответствии с
    графиками тарификации и сезонными программами (количество сезонных
    программ - до 12, количество исключительных дней - до 32, количество
    тарифных зон - до 12, количество графиков тарификации до 36).
Счетчик электроэнергии обеспечивает учет:
  • количества потребленной и отпущенной активной и реактивной
    электроэнергии нарастающим итогом, суммарно и раздельно по четырем
    тарифам;
  • количества потребленной и отпущенной активной и реактивной
    электроэнергии в общем регистре, если графики тарификации отсутствуют
    или заданы пользователем не корректно;
  • количества потребленной и отпущенной активной и реактивной
    электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24
    месяцев;
  • количества потребленной и отпущенной активной и реактивной
    электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45
    суток;
  • максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
  • графиков активных и реактивных мощностей, усредненных на заданном
    интервале времени, в каждом направлении учета электроэнергии (для
    периода усреднения, равного 30 мин, глубина хранения составит 128
    суток).
  • энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.
Счетчик электроэнергии обеспечивает измерение и индикацию:
  • полной, активной и реактивной мощности по каждой из фаз и суммарно;
  • среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
  • среднеквадратических значений токов по каждой фазе в цепях тока;
  • углов сдвига фазы между основными гармониками фазных напряжений и токов;
  • углов сдвига фазы между основными гармониками фазных напряжений;
  • коэффициентов активной и реактивной мощности по каждой фазе (с не нормируемой точностью);
  • частоты сети.
Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):
  • параметров администратора:
  • параметров пользователя:
  • параметров, задаваемых при настройке:
  1. Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
  2. Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
  3. Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
  4. Обеспечивает сохранение расчетных показателей и констант
    пользователя не менее 16 лет, а ход часов и ведение календаря не менее
    10 лет при отсутствии внешнего питающего напряжения.
  5. Обеспечивает фиксацию 100 последних корректировок параметров
    пользователя и перепрограммирования метрологических характеристик
    счетчика с фиксацией группы перепрограммируемых параметров.
  6. Обеспечивает фиксацию 100 последних изменений фазных напряжений с
    фиксацией характера изменения параметров, 100 последних изменений
    состояния счетчика,
    65536 срабатываний электронной пломбы счетчика и 65536 срабатываний
    электронной пломбы зажимной колодки.
  7. В электросчетчике имеется испытательное выходное устройство -
    основное передающее устройство на каждое направление энергии
    (конфигурация этих выходов программируется).
    Электросчетчик производит диагностику измерителя, часов,
    памяти программ, памяти данных, источника тока и выдает информацию об
    ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
  8. Обеспечивает обмен информацией с внешними устройствами обработки
    данных через оптический порт и один из интерфейсов EIA485, EIA232.
  9. Обмен данными через оптический порт и интерфейс соответствует ГОСТ Р МЭК 61107-2001.
  10. Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
  11. Счетчик электроэнергии, при отсутствии внешнего питающего
    напряжения и поданном резервном напряжении питания функционирует в
    режиме индикации и обеспечивает обмен информацией с внешними
    устройствами обработки и передачи данных через оптический порт и один
    из интерфейсов EIA485, EIA232, ИРПС.

Перечень АИИС КУЭ сторонних производителей, адаптированных для работы
cо счетчиком ЦЭ 6850М


Примечания:


Энергия, накопленная при незапрограммированном режиме тарификации или
при обнаружении сбоев в работе электросчетчика, заносится в отдельный
регистр.

Устройство УСП6800
для считывания информации об учете и программирования многотарифных
счетчиков электроэнергии поставляется по отдельному договору на один
или на группу счетчиков электроэнергии.

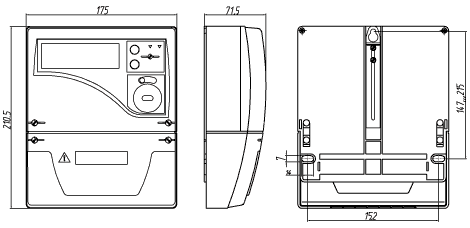

Габаритные размеры:
