Пресс ручной дыропробивной КО914 в Кувандыке

Пресс ручной дыропробивной КО914 Пресс для пробивки отверстий в листе толщиной 4 мм , ручной,
модели КО914 предназначен для пробивки отверстий в листовом, полосовом
и фасонном прокате.
Пресс ручной изготавливается для нужд народного хозяйства, а также для продажи населению.
Пресс КО914 используется в заготовительных цехах
машиностроительных предприятий, стройплощадках, механических
мастерских, а также в домашних условиях.
Эксплуатация пресса ручного производится в районах с умеренным и
холодным климатом – исполнения УХЛ, категория размещения 4 по ГОСТ
15150 – 69.

Принцип работы пресса ручного дыропробивного.
Принцип
работы пресса основан на разделении металла давлением при помощи
подвижного инструмента (пуансона), сдвигающего металл относительно
неподвижного инструмента (матрицы).

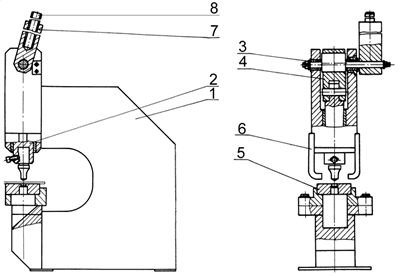

Устройство пресса ручного (см.рис.) Пресс
содержат станину 1 , на которой смонтирован ползун 2, получающий
перемещение вниз от эксцентрикового вала 3 через шатун 4. Стержень 8 и
рычаг 7, жестко связанный с эксцентриковым валом 3, служат для передачи
ему вращательного движения. На ползуне 2 установлен подвижный
(пуансон), а на станине неподвижный (матрица) инструмент 5.
Съемник 6 установлен на станине 1 и служит для съема детали с
пуансона после пробивки отверстия по возвращении ползуна 2 с пуансоном
в исходное положение.
Работа пресса дыропробивного.
Материал, в котором пробивается отверстие, подается в раствор между матрицей и пуансоном.

Рычаг 7 поворачивается вниз (на себя) и вращает эксцентриковый вал
3, который передает движение через шатун 4 ползуну 2, несущему
подвижный инструмент (пуансон) 5. Пуансон упирается в пробиваемый
материал. При дальнейшем наращивании усилия на рычаге 7, пуансон по
своему периметру проталкивает металл в отверстие матрицы. При повороте
рычага 7 вверх, ползун 2 возвращается в исходное положение.

Материал, в котором пробивалось отверстие, упирается в съемник 6 и сходит с пуансона.
