Ножницы высечные НК4516 в Кувандыке

Ножницы высечные НК4516
Ножницы высечные модели НК4516 предназначены для прямой и фасонной резки листового металла.
Высечные ножницы применяют в заготовительных и ремонтных цехах
машиностроительных заводов, при эксплуатации в климатических зонах с
умеренным и холодным климатом исполнение УХЛ, сухим и влажным
тропическим климатом – исполнение 0; категория размещения 4 по ГОСТ
15150-69.






    Высечные ножницы НК4516.

 Работа
с металлом всегда требует специального оборудования. Притом оно должно
быть достаточно прочным, чтобы выдерживать большие нагрузки, удобным в
обращении, а главное – безопасным в использовании для человека.
Высечные ножницы НК4516 соответствуют всем этим требованиям.
Высечные ножницы применяются для раскроя листового металла для монтажных, кровельных, кузовных работ.



    Высечные ножницы НК4516.


Высечные
ножницы НК4516 успешно применяют в заготовительных и ремонтных цехах
машиностроительных заводов. Они продолжают качественно работать при
эксплуатации в климатических зонах как с умеренным сухим климатом, так
и с влажным тропическим. Высечные ножницы НК4516 предназначены для
прямой и фасонной резки листового металла.
Высечные ножницы
НК4516 работают при помощи электродвигателя, мощностью 2,2 кВт, опорные
шейки кривошипного вала установлены в подшипниках. Кривошипный вал
высечных ножниц НК4516 через шатун сообщает поступательное движение
штоку, на котором установлен верхний нож. Для удобства работы
используется центрирующее устройство. При его помощи можно вырезать
кольца и круги без предварительной разметки. Центрирующее устройство
высечных ножниц закрепляется на направляющих и состоит из кронштейна,
центра, зажимных Т-образных болтов и опоры. Для облегчения подачи и
процесса вырезки необходимо производить смещение вправо (от середины)
центра приспособления, для круговой вырезки кругов больших диаметров, и
влево - при вырезке кругов малых диаметров. На высечные ножницы НК4516
установлены регулируемые по высоте столы, предназначенные для поддержки
листовых заготовок во время работы.
    Высечные ножницы НК4516 нашего производства режут металл: при
наружной вырезке толщиной 4 мм, при внутренней – 3 мм.



Общий принцип работы ножниц высечных НК4516

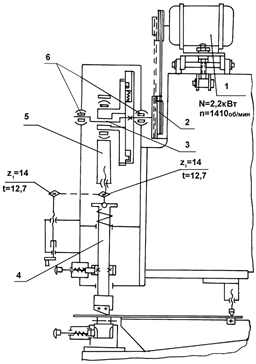

Привод
ножниц осуществляется от электродвигателя 1 (смотри рисунок) через
клиноременную передачу на шкив 2, установленный на кривошипном валу 3
приводной головки. Опорные шейки кривошипного вала установлены в
подшипниках 6. Кривошипный вал через шатун 5 сообщает поступательное
движение штоку 4, на котором установлен верхний нож.

При
помощи установленного центрирующего устройства на высечных ножницах
производится вырезка без разметки кругов и колец. Центрирующее
устройство закрепляется на направляющих и состоит из кронштейна,
центра, зажимных Т – образных болтов и опоры.
Для облегчения подачи
и процесса вырезки необходимо смещение вправо (от середины) центра
приспособления для круговой вырезки кругов больших диаметров и влево -
при вырезке кругов малых диаметров.

Регулируемые по высоте столы предназначены для поддержки листовых заготовок во время работы.
