Автоматизированные контейнерные электростанции в Екатеринбурге

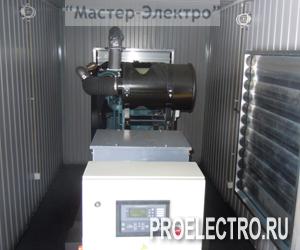

Блок-контейнер типа "Север" имеет следующие конструктивные элементы:
силовой металлический каркас, обеспечивающий достаточную жесткость для перегруза и транспортировки блок-контейнера с оборудованием с вертикальными перегрузками до 3 g ;
стеновые сэндвич-панели с двухсторонним оцинкованным листом с полиэстеровым покрытием толщиной 50 мм , изготовленные в заводских условиях. Наполнитель – негорючая прессованная базальтовая вата. Прочность стенок обеспечивается ребрами жёсткости в оцинковке, монолитностью конструкции сэндвича и их плотным монтажом в каркас;
крыша с утеплением базальтовой минеральной ватой – каркасной конструкции проклёпана с двух сторон оцинкованным профнастилом. Конструкция крыши выполнена без использования горючих материалов (дерево, горючая теплоизоляция);
основание – прочная сварная рама с днищем из крашенного металлического листа толщиной 2 мм . Пол основания выполнен из рифлёного листа толщиной 4 мм , покрытого двойным слоем окраски. Основание изнутри выложено базальтовой минеральной ватой и загерметизировано;
герметизированные проемы для вытяжки и притока воздуха, для газовыхлопа дизеля;
входная дверь для обслуживающего персонала в блок-контейнер и распашные ворота для демонтажа электроагрегата или съемная передняя стенка;
конструкция специальных рымов в верхней части боковых стоек и основания позволяет надёжно перегружать, перемещать и транспортировать контейнер с дизель-генератором;
устройства ввода внешних силовых и контрольных кабелей и технологических трубопроводов.

Система жизнеобеспечения блок-контейнера типа "Север" состоит из следующих систем:

Система автоматической вентиляции:

Исполнительным устройством системы вентиляции являются заслонки воздушные утепленные с электроприводом и трубчатыми нагревателями. Управление системой вентиляции происходит автоматически в зависимости от температуры воздуха внутри контейнера.

Устанавливаются единым блоком, в состав которого входят:

Заслонки воздушные утепленные, изготовленные из оцинкованной стали. Места сопряжения лопаток утеплены трубчатыми нагревателями для временного разогрева стыка лопаток и облегчения их открытия в случае обмерзания в зимнее время. Лопатки заслонок приводятся в действие электроприводами по командам со шкафа управления вспомогательной автоматикой.
Электропривода обеспечивают надежное управление заслонками. Электропривода позволяют изменять угол поворота лопаток клапана в зависимости от условий эксплуатации и имеют два варианта исполнения: "открыто-закрыто" или плавное регулирование количества воздуха. Надежность функционирования обеспечивается защитой от перегрузок.
Нерегулируемая металлическая жалюзийная решетка - предназначена для защиты от проникновения, атмосферных и механических повреждений.

Система газовыхлопа:

Оборудуется газовыхлопным трубопроводом дизеля и глушителем с сильфонным компенсатором, смонтированными вне контейнера. Выхлопной трубопровод двигателя полностью теплоизолирован.

Система освещения:

Рабочее освещение БК выполнено двумя настенными светильниками.
Аварийное освещение БК выполнено тремя светильниками: двумя настенными внутри контейнера и одним, расположенным снаружи над входной дверью.

Система внутреннего обогрева:

В стандартной комплектации состоит из электрообогревателей конвекторного типа. Включение-отключение системы обогрева происходит автоматически в зависимости от температуры воздуха внутри контейнера. Возможно производить ручное включение и отключение обогревателей со щита собственных нужд (ЩСН).

Щит собственных нужд:

Шкаф управления осуществляет распределение электроэнергии для питания составных частей БК, управление температурным режимом внутри БК и передачу сигналов системы ОПС на пульт централизованного наблюдения. В шкафе расположены электронные измерители-регуляторы температуры предназначенные для автоматического управления:

- электроконвекторами внутреннего обогрева контейнера;
- открытием и закрытием воздушных заслонок;
- подогревом жалюзей.

Автоматическая система пожарной сигнализации
Система ОПС оснащена приборами охранной и пожарной сигнализации.
Пожарная сигнализация предназначена для обнаружения пожара в помещении контейнера.
Предназначена для выполнения следующих функций:
- формирование режима «Неисправность», режима «Внимание» при срабатывании одного и режима «Пожар» при срабатывании двух автоматических извещателей;
- выключения электроагрегата при переходе в состояние «ПОЖАР»;
- закрытие воздушных заслонок для обеспечение герметичности помещения.

Система автоматического пожаротушения:

Пожарные датчики закреплены на потолочных панелях.

В качестве системы пожаротушения выбрана «Установка модульного типа локального пожаротушения по площади». В качестве устройств автоматического пожаротушения применяются модули порошкового или аэрозольного пожаротушения предназначенные для тушения очагов пожаров класса А, В, С, а также оборудования находящегося под напряжением (класс Е) .

Система оповещения о пожаре:

Оповещение о пожаре предназначено для выдачи звукового сигнала о возникновении пожара и световой индикации на объекте. Функционирует круглосуточно. При необходимости, возможно осуществить вывод сигнала на дистанционный пульт.

Система охранной сигнализации:

Предназначена для предотвращения несанкционированного проникновения посторонних лиц.

Условия эксплуатации:

Блок-контейнер обеспечивает нормальные условия эксплуатации размещенного в нем оборудования в зоне с арктическим климатом (горные местности) (строительно-климатические подрайоны согласно СниП 2.01.01-82: IA, IБ, IГ, IД)

Крыша блок-контейнера выдерживает вес снегового покрова не менее 2,0 кПа (200 кгс/кв.м) на 1 кв.м.

Блок-контейнер выдерживает скорость ветра до 30 м/с.

Блок-контейнер обеспечивает индекс изоляции шума 20 дБ.

Меры безопасности:

Конструкция блок-контейнера обеспечивает требования безопасности по взрыво- и пожаробезопасности согласно ОНТП 24-56 категория ВЧ и ПУЭ п.11а.

Конструкция блок-контейнера обеспечивает требования безопасности по огнестйкости согласно СниП 2.01.02-85 для зданий IIIа степени огнестойкости.

Электробезопасность контейнера обеспечивается в соответствии с требованиями к электроснабжению и электробезопасности ГОСТ 23274.
