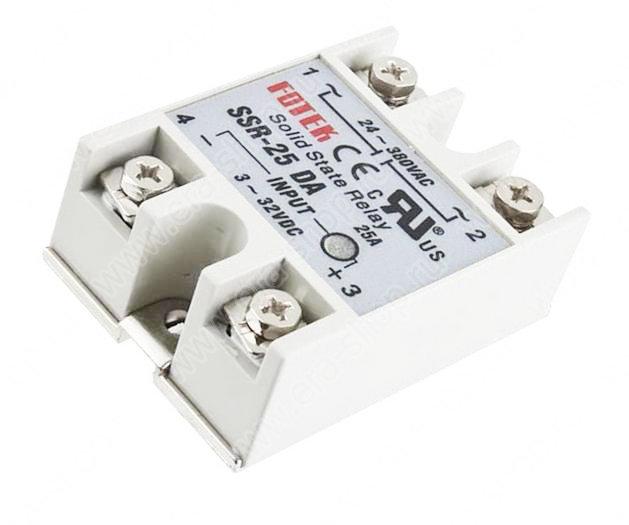

Твердотельное реле SSR-25А в Санкт-Петербурге

Твердотельное реле SSR-25A позволяет управлять нагрузкой с рабочим напряжением от 24В до 380В переменного тока. Ток управляемой нагрузки не должен превышать 25А. Управление(коммутация) нагрузкой осуществляется постоянным напряжением от 3В до 32В.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип: (DC-AC)

Номинальное управляющее напряжение: 3 ... 32 В DC

Напряжение включения/выключения вкл.: > 2.4 В / выкл. < 1 В

Ток срабатывания: 7.5 мА / 12 В

Метод управления: Коммутация при переходе тока через ноль

Номинальное напряжение нагрузки: 24 ... 380 В AC

Номинальный ток нагрузки: 25 А

Ток утечки: 3 мА

Время отклика менее: 10 мс

Диапазон рабочих температур: -20 °C ... +80 °C

Размеры: 60х45х23 мм

Твердотельного реле схема подключения

Твердотельное реле имеет широкое использование в разных сферах. Их
используют при необходимости коммутации
индуктивной нагрузки.

Рассмотрим основные области применения данного
устройства:

•
  для систем в которых производится регулировка температуры при помощи тэна;

•
  для поддержания постоянной температуры в технологическом процессе;

•
  для коммутирования цепи управления;

•
  для выполнения замены контакторов, реле и пускателей;

•
  для управление электрическими двигателями;

•
  для контроля нагрева трансформаторов и другого оборудования;

• для коммутации линий освещения.

Размеры твердотельного реле

Если рабочая температура твердотельного реле превышает +65 градусов С, то для охлаждения необходимо использовать
охлаждающий радиатор. Запас по току коммутируемой нагрузки должен быть в три, четыре раза
выше. Если с помощью твердотельного реле осуществляется управление двигателем асинхронного типа, то
запас по току увеличивается в восемь-десять раз.

На нашем сайте можно заказать и купить твердотельное реле SSR-25A оптом и в розницу.
