Соединители серии SMA для печатных плат

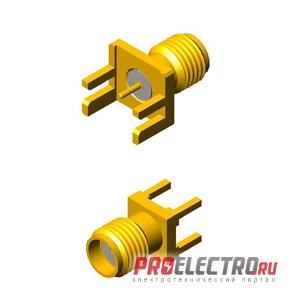

Розетки прямые серии SMA для печатных плат

Розетки прямые серии SMA для печатных плат

Описание

Розетки прямые серии SMA для печатных плат
Скачать технические характеристики в формате pdf

Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Серия SMA - это очень популярные миниатюрные коаксиальные соединители с резьбовым соединением. Соединители разработаны и производятся согласно стандартов MIL -C- 39012, IEC169-15 и CECC22110. Соединители имеют очень высокую надежность, низкий и стабильный КСВН во всем диапазоне частот (до 18ГГц). Широко применяются в любых системах радиосвязи.

Общие технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: для гибкого кабеля 0 ~ 12,4 ГГц, для полужесткого кабеля 0 ~ 18 ГГц
KCBH: для гибкого кабеля ≤1.15+0.02f, для полужесткого кабеля ≤1.05+0.02f
Температурный диапазон: -65 +165 °C
Сопротивление изоляции: ≥ 5000 МОм
Напряжение пробоя диэлектрика: 1000 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤3 мОм
Сопротивление внешнего контакта: ≤2 мОм
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото или химическое пассивирование
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал прокладки: Силиконовая резина
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель или золото

SMA-KHD (артикул 182A-4801) розетка прямая на плату, монтажное отверстие H64
SMA-KHDC (артикул 181A-7501) розетка прямая на плату, монтажное отверстие H106
