SGC/CFI; SHC/CFI; SIC/CFI в Санкт-Петербурге

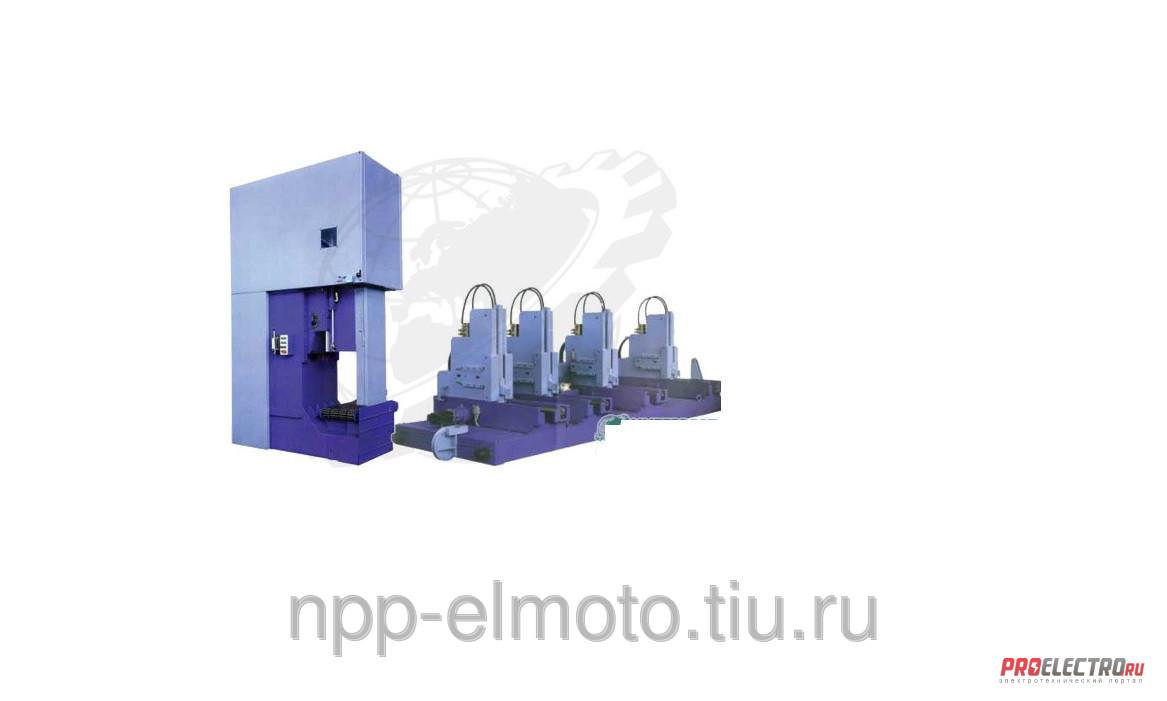

Общая информация о вертикальной ленточной пилораме SGC/CFI; SHC/CFI; SIC/CFI
Высокопроизводительный станок применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

СХЕМА

Пильный узел мод. SGF и SHF


Каретка мод. CFI


Централизованный пульт управления













Преимущества




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЕСПЕЧИВАЮЩИЕ ВЫСОКУЮ ТОЧНОСТЬ И КАЧЕСТВО ОБРАБОТКИ, УДОБСТВО ОБСЛУЖИВАНИЯ СТАНКА И ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ


Пильный узел мод. SGC, SHC, SIC


Массивная станина

Тяжелая и мощная литая станина обеспечивает значительное снижение вибрации при работе пильного узла и долговечность эксплуатации без потери точностных параметров.

Литые шкивы увеличенного диаметра

Литые шкивы пильного узла большого диаметра от 1300 до 1600 мм, прошедшие специальную динамическую балансировку, осуществляют надежное вращение ленточной пилы и создают благоприятные условия ее работы за счет снижения напряжений в пиле. Позволяют обеспечить высокое качество и точность распиливания бревен при высоких скоростях резания и больших диаметрах (до 1000 мм).

Высокоточный суппорт верхнего шкива

Опорная стойка суппорта верхнего шкива имеет возможность легкого и высокоточного перемещения и позволяет активно реагировать на любые изменения длины пилы при работе и при ее натяжении.

Увеличенная ширина шкивов

Увеличенная ширина шкивов позволяет устанавливать более широкую пилу (до 260 мм ), что обеспечивает повышение устойчивости ленточной пилы при работе и более высокое качество готовых пиломатериалов.

Направляющая пилы с гидрозажимом

Гидравлический зажим полотна с помощью верхней направляющей ленточной пилы обеспечивает высокую устойчивость ее при пилении с высокой скоростью резания. При выполнении обратного хода каретки зажим поддерживается автоматически. Позволяет получать высокое качество пропила.Перемещение направляющей с зажимом в зависимости от размера обрабатываемого бревна осуществляется с помощью гидроцилиндра. Обеспечивается быстрая перенастройка узла и повышение производительности работы.

Поворот оси верхнего шкива с помощью электродвигателя

Поворота оси верхнего шкива, предназначенный для предотвращения сбега ленточной пилы со шкива во время работы, осуществляется с помощью электродвигателя

Гидравлическая система натяжения пилы

Натяжение ленточной пилы осуществляется с помощью гидроцилиндра. Обеспечивается надежное и равномерное натяжение пилы и позволяет своевременно отслеживать удлинение ее при пилении.

Гидравлическое тормозноеустройство

Гидравлическое тормозное устройство пилы предназначено для торможения механизма резания при отключении двигателя и срабатывает в автоматическом режиме.

Защитное ограждение пилы с гидроприводом

Ограждение ленточной пилы в зоне обработки обеспечивается защитным кожухом, перемещаемым с помощью гидроцилиндров на величину обрабатываемого материала. Управление ограждением пилы с центрального пульта. При отсутствии обрабатываемых бревен полностью закрывает пилу и обеспечивает безопасность эксплуатации станка.

Защитные ограждения пильного узла

Защитные ограждения пильного узла выполнены так, чтобы избежать доступа обслуживающего персонала к опасным вращающимся частям узлов и механизмов. Обеспечивается безопасность эксплуатации станка. Наличие окошка со стеклом и внутреннего освещения позволяет контролировать ленточную пилу во время работы.

Магнитный замок ограждения ленточной пилы

Установленный на ограждении ленточной пилы выключатель с магнитным замком, соединенный с электронным устройством, делает невозможным открытие ограждения во время работы пилы.

Кнопочная панель управления

Кнопочная панель управления пильным узлом позволяет производить регулировку ленточных пил без открытия защитного ограждения.

Централизованная смазка пильного узла

Смазка узлов и механизмов пильного узла производится централизованно с помощью ручного насоса. Обеспечивается долговечность работы пильного узла и удобство обслуживания при эксплуатации.

Каретка мод. CFI


Массивное основание каретки

Основание каретки с призматическими направляющими для перемещения блоков захвата выполнено из толстолистового проката и обеспечивает надежное базирование и перемещение обрабатываемого бревна при перемещении через пильный узел. Значительно снижается вибрация при работе, что позволяет получать высокое качество обработки.

Приводные блоки захвата бревна

Четыре блока захвата бревна с крюками перемещаются одновременно по призматическим направляющим основания с помощью одного электродвигателя. Управление блоками осуществляется с центрального пульта управления.

Гидравлические зажимы бревна

Захват и зажим бревна на каждом блоке захвата осуществляется с помощью двух смыкающихся крюков из высокопрочной закаленной стали. Каждый блок имеет индивидуальный гидропривод смыкания крюков и может работать синхронно или независимо друг от друга.

Двойные выдвижные упоры базирования

Двойные упоры для горизонтального базирования бревна имеют возможность перемещения с помощью гидроцилиндров.

Гидрокантователь бревна

Гидрокантователь представляет собой гидравлическое поворотное устройство с независимыми приводными цепными рычагами на каждом блоке захвата, осуществляющими поворот бревна для базирования и обработки на пильном узле. Каждый рычаг может поворачиваться вверх на 90o.

Гидропривод перемещения каретки

Перемещение каретки с установленным на ней зажатым бревном для обработки на пильном узле осуществляется по рельсовым направляющим с помощью гидропривода и тросовой передачи от лебедки с высокой скоростью (до 140 м/мин). Обеспечивается плавная подачи материала и высокая производительность всего станка.

Электронное программирование работы каретки

Позиционирование бревна на каретке и рабочий цикл обработки обеспечивается с помощью электронного программирования на центральном пульте управления с возможность оптимизации процесса распиловки.

Централизованная смазка узлов

Смазка узлов и механизмов каретки производится централизованно с помощью насоса. Обеспечивается долговечность работы каретки за счет снижения износа трущихся частей и удобство обслуживания при эксплуатации.

Центральный пульт управления станка

Отдельно стоящий центральный пульт управления станка с педалью управления перемещением каретки и электронным дисплеем позволяет оператору с удобного места производить управление всеми механизмами станка.








Технические характеристики ленточной вертикальной пилорамы SGC/CFI; SHC/CFI; SIC/CFI




Наименование характеристики
Значение характеристики




Наименование параметров
Пильные узлы


SGC
SHC
SIC


Диаметр шкивов, мм
1300
1400
1600


Ширина шкивов, мм
165
190
245


Размер А от транспортера до нижнего края направляющей пилы, мм:

наименьший

средний

наибольший


1140

-

1440


1140

-

1440


1280

1600

1980


Размер В от стойки до пилы, мм
650
690
900


Размеры ленточной пилы, (ширина х толщина), мм
180 х 1,3
205 х 1,47
260 х 1,47


Длина ленточной пилы, (минимальная / максимальная), мм:

наименьшая

средняя

наибольшая


9240/9620

-

9840/10220


9500/9950

-

10100/10550


10630/11120

11470/11960

12030/12520


Мощность привода пилы, кВт


75 ― 90


Габаритные размеры, мм:

ширина С

высота D;

наименьшая

средняя

наибольшая


1845



3200

-

3500


1895



3230

-

3530


2165



3520

3920

4220


Масса, кг
5100
5660
7800



Каретка мод. CFI


Диаметр подаваемых бревен, наибольший, мм
1000
1000
1000


Размер хода выдвижных упоров по горизон-тали, мм
20 ― 150
20 ― 150
20 ― 150


Скорость перемещения блоков захвата, мм/с
300
300
300


Скорость подачи, (бесступенчатая), м/мин
0 ― 140
0 ― 140
0 ― 140


Тяговое усилие подачи, N
20050
20050
20050


Габаритные размеры, мм:

длина

высота


6620

2690


6620

2690


6620

2690


Масса, кг
9500
9500
9500






Опции, описания


Пильный узел мод. SGC, SHC, SIC


Конвейер для удаления горбыля

Пильный узел может дополнительно комплектоваться цепным конвейером для удаления горбыля и других отпиленных изделий из зоны обработки с дальнейшей передачей на приводные рольганги.

Поворот оси верхнего и нижнего шкива с помощью электродвигателя

Поворот оси верхнего и нижнего шкива, предназначенный для предотвращения сбега ленточной пилы со шкивов во время работы, осуществляется с помощью электродвигателя

Форсунка для очистки ленточной пилы

Обеспечивается подачи жидкости для очистки ленточной пилы при работе станка, что значительно увеличивает время работы станка без смены инструмента.

Централизованная смазка ленточной пилы и шкива с помощью электронасоса

В пильном узле может быть применена централизованная смазка поверхности шкива и самой ленточной пилы с помощью приводного насоса.

Каретка мод. CFI


Независимые блоки захвата для автоматического центрирования бревна

Каретка может комплектоваться независимыми блоками захвата бревна с гидравлическими цилиндрами для автоматического центрирования.

Двойные рычаги кантователя бревна

На гидрокантователе бревен могут быть установлены двойные рычаги с цепями, обеспечивающие точное базирование и стабильное вращение бревен большого диаметра (1000 мм).

Производитель: Primultini
