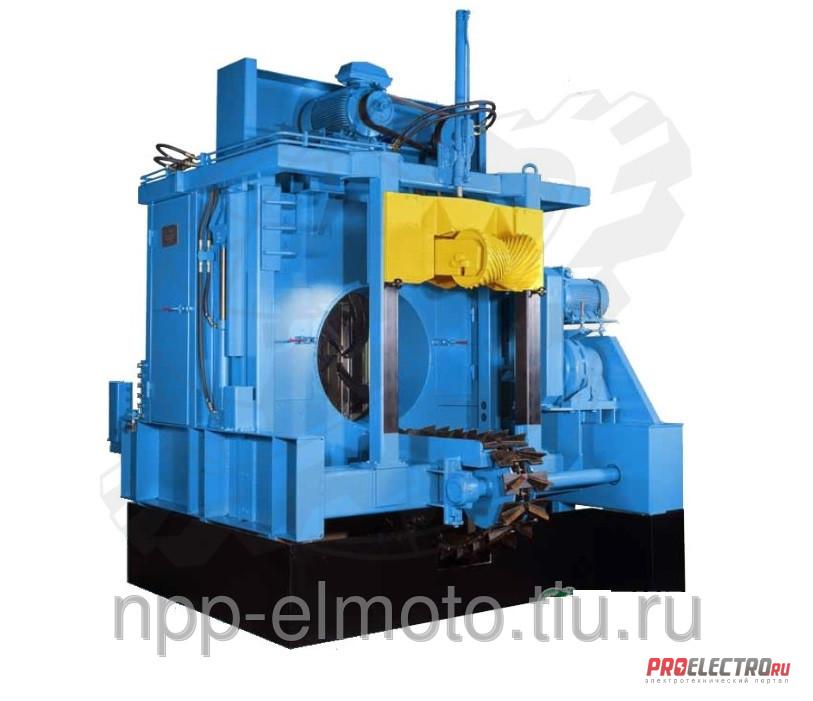

Окорочный станок О VK-90/5 в Санкт-Петербурге

Ниже представлены технические характеристики окорочного станка типа

                                VK90

включая:                станок

Подробное типовое обозначение окорочного станка следующее:

                                90 – 90/5

90                тип корпуса окорочного станка

90/5             тип ротора / число окорочных ножей

1.2 Ротор

Окорочный станок VK90 имеет 5-ножевой подъёмный ротор, самоцентрующийся по диаметру бревна. Окорочные ножи расположены со стороны подачи в ротор.

1.2.1 Давление прижима ножей

У каждого ножа имеется гидроцилиндр и резиновая пружина.  Бесступенчатая регулировка давления прижима ножа.  Насосный блок для регулировки давления: 0,75 кВт.

1.2.2 Подшипник ротора

Четырехточечный аксиально-радиальный шарикоподшипник.  Принудительная смазка.

1.2.3 Привод ротора

Электродвигатель: 55 кВт. Трансмиссия поликлиновыми ремнями.

1.3 Механизм подачи

Два (2) подающих транспортёра

Две (2) пары прижимных роликов

Центрирующие заслонки  ― опция

1.3.1 Привод механизмов подачи

Электродвигатель 15 кВт

Червячный редуктор

1.4 Гидросистема

В поставку окорочного станка VK90 всегда входит полная замкнутая гидросистема для следующих операций:

― Центровка ротора

― Сжатие прижимных роликов

1.4.1 Давление сжатия

Система бесступенчатой регулировки гидравлического давления.

Гидравлический агрегат:

― электромотор: 15 кВт

― охлаждение: 0,37 кВт

― насос переменной производительности с компенсацией давления

― нагрев и датчик высоты уровня масла

― обратный фильтр

1.4.2 Система смазки (масло)

Поршневой насос и бак расположены в гидроагрегате.

Двигатель: 0,25 кВт

Объекты смазки:

― подшипник ротора

― цепь подающего транспортёра

1.5 Масса станка

Станок:                                                                                  10.800 кг

Ротор (вкл. в массу станка)                                                   4.500 кг

1.6 Скорость подачи/данные по древесине

1.6.1 Скорость подачи

Максимальная скорость                                                                  25 м / мин

Максимальная скорость с согласия  компании Валон Коне        35 м / мин

Минимальная скорость                                                                   10 м / мин

1.6.2 Данные по древесине

Минимальная длина бревна                                                      1,8 м

Минимальный диаметр бревна (под корой)                            100 мм

Максимальный диаметр бревна                                                910 мм

1.7 Перечень электродвигателей

Ротор 55 кВт 1500 об/мин

Механизмы подачи 15 кВт 1500 об/мин

Гидравлика

― гидравлический насос 15 кВт 1500 об/мин

― смазочный насос 0,25 кВт 1500 об/мин

― охлаждение 0,37 кВт 1500 об/мин

Регулировочный насос прижима ножей    0,75 кВт 1500 об/мин

1.8 Техника безопасности

При проектировании станка были учтены нормы безопасности принятые в Директивах станкостроения ЕС.

Защитные двери оснащаются электронными замками (опция).
