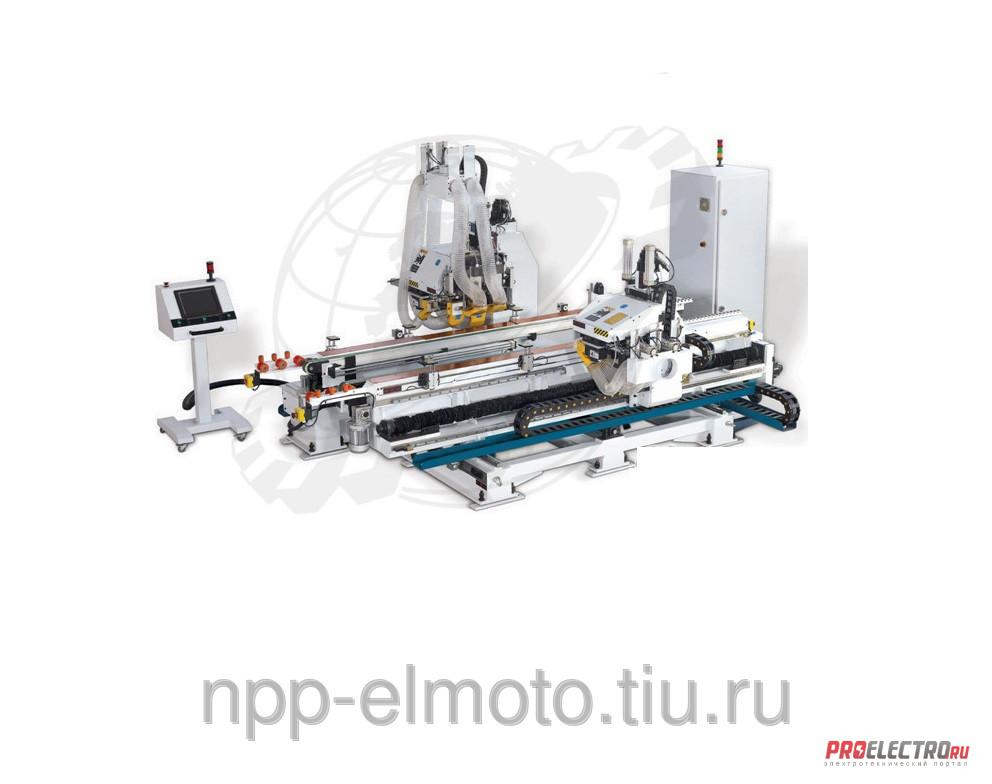

Сверлильно-пазовальный станок С МDK 4120Q в Санкт-Петербурге

Общая информация о сверлильно-пазовальном станке с ЧПУ для дверей МDK 4120Q

Новая модель полностью автоматического Cверлильно-пазовального центра с ЧПУ предназначеного для выборки пазов в дверных полотнах для последующей установки фурнитуры. Двери и детали мебели могут быть изготовлены как из массива древесины, так и из МДФ.

Независимые друг от друга шпиндели и система ЧПУ позволяют с высокой точностью выбирать пазы под замок (тело замка и накладка) и петли одновременно. Положение шпинделей корректируется в соответствии с автоматически считываемой шириной и толщиной двери. Механизм калибровки фрез позволяет выбирать пазы и сверлить отверстия с высокой точностью относительно друг друга.

Автоматическая система загрузки/выгрузки дверных полотен позволяет значительно увеличить производительность. Применяется для серийного производства дверей на средних и крупных предприятиях, а также в цехах по производству столярно-строительных изделий.

Применяется для серийного производства дверей на средних и крупных предприятиях, а также в цехах по производству столярно-строительных изделий

Преимущества

• Имеется интерполяция по всем осям.


• ЧПУ контроль для выполнения любой глубины


• Возможность редактировать и добавлять программы обработок


• Управляемый ЧПУ контроль глубины фрезеровки под тело и накладку замка


• Автоматическое измерение ширины, толщины и длины панели


• Автоматическая система загрузки/выгрузки и позиционирования заготовки, позволяет встраивать станок в поточную линию.


• Автоматическая смазка основных узлов и механизмов


• Возможность работы со Штрих-кодами!








Технические характеристики сверлильно-пазовального станка с ЧПУ для дверей МDK 4120Q




Наименование характеристики
Значение характеристики


Рабочая длина, мм
1800-2400


Ширина обрабатываемых деталей, миним. ― максим., мм
500 ― 1100


Толщина обрабатываемых деталей, мм
30-60


Количество шпинделей, шт.
7


Частота вращения шпинделей, об/мин
12000


Мощность шпинделя для петель с правосторонним вращением, кВт
2x0,4


Мощность шпинделя для петель с левосторонним вращением, кВт
0,4


Мощность шпинделя для ручки и личины замка, кВт
2х3,7


Мощность шпинделя для тела и накладки замка, кВт
2х3,7


Максимальная скорость перемещения шпинделей, м/мин
20


Габариты станка, мм
5500х3500х2100


Масса, кг
4100






Опции, описания

.zero {
border-spacing: 0;
border-collapse: collapse; }
.bord {
border-top: 1px solid #000000;
border-left: 1px solid #000000;
width: 100%; }
.bord td {
border-bottom: 1px solid #000000;
border-right: 1px solid #000000;
padding: 10px; }
.bord.cntr td {
text-align: center; }
.text_container {
overflow: hidden;
zoom: 1;
margin-bottom: 25px; }

Отличительные особенности




Центральная система смазки основных узлов и механизмов станка по таймеру. Позволяет снизить время на обслуживание станка, а так же полностью снижает риски человеческого фактора. Смазка происходит автоматически, через заданный промежуток времени, все что необходимо делать оператору – это следить за уровнем жидкости в бачке.



Автоматическое измерение ширины толщины заготовки. При загрузке панели в рабочую зону станок автоматически производит замер толщины и ширины панели определяет координаты фрезерования пазов и отверстий.



Сверлильная группа под замок. Мощная сверлильная группа из высокоточных шпинделей с частотой вращения 12 000 об/мин и скоростью перемещения до 20м/мин.



Сверлильная группа под петли Мощная сверлильная группа из высокоточных шпинделей с частотой вращения 12 000 об/мин и скоростью перемещения до 20м/мин.



Устройство автоматического замера длины и позиционирования полотен. Позволяет в автоматическом режиме производить позиционирование полотна на рабочем столе, и определять координаты обработки.



Автоматическая система загрузки/выгрузки. Станок оснащен автоматическим конвейером, для загрузки и выгрузки заготовок. Может работать как в проходном режиме при монтировании в поточную линию, либо в одностороннем режиме (загрузка и выгрузка производится на одну сторону).



Сканер для считывания штрих-кода. Станок оснащается сканером считывания штрих-кодов, для автоматического определения типа заготовки и варианта фрезеровки.
