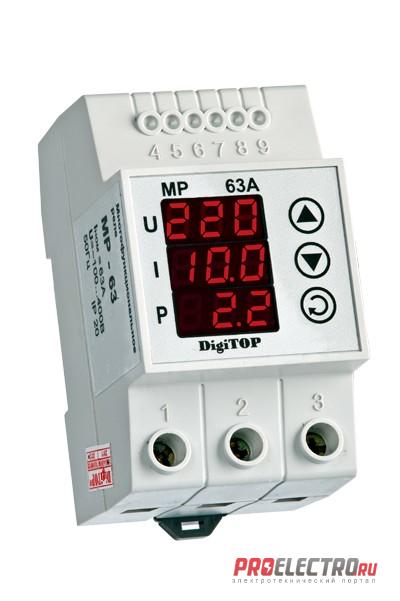

МР-63. Цифровое многофункциональное реле. в Москве

Назначение:
Цифровое многофункциональное реле МР-63 (далее - прибор) предназначено для защиты потребителя от повышенного или пониженного сетевого напряжения и от перегрузки (превышения заданного значения тока).

На индикаторе прибора отображается:
- дейсвующее значение напряжения, В
- сила тока в цепи нагрузки, А
- потребляемая мощность, кВт






Основные характеристики:

Производитель
DigiTOP


Страна производитель
Украина

Дополнительные характеристики:

Измеряемое напряжение, В
100-400


Нижний предел отключения по напряжению
120-200


Верхний предел отключения по напряжению
210-270


Время отключения по верхнему пределу, сек, не более
0,06


Время отключения по нижнему пределу, сек, не более
не более 1 (120-170В) 0,06 (<120В)


Время задержки включения, сек.
5-600


Погрешность измерения напряжения, %
1


Диапазон измерения силы тока, А
1-80


Предел отключения по току, А
1-63


Максимальный ток нагрузки ( до 10 сек.), А
80


Погрешность измерения силы тока, %
1


Рабочая частота, Гц
50


Степень защиты прибора
Ip 20


Рабочая температура, °С
-25...+50






Принцип работы Цифрового многофункционального реле МР-63:

Прибор выполняет одновременно функции реле напряжения и реле тока. Управление осуществляется микроконтроллером, который анализирует напряжение и силу тока в электросети. Измерение тока производится с помощью трансформатора тока, установленного внутри прибора. Потребляемая мощность рассчитывается и отображается на индикаторе. На выходе прибора установлено электромагнитное реле. Питание прибора осуществляется от контролируемой сети.


Порядок монтажа Цифрового многофункционального реле МР-63:

Установите прибор на DIN-рейку шириной 35 мм (прибор занимает три модуля). Подключите провода  в соответствии со схемой. Сечение проводника - не более 16 мм2. Длина  контактной части проводника - 14 мм.

Порядок эксплуатации Цифрового многофункционального реле МР-63:

При подаче напряжения (исходное состояние) индикатор прибора будет мигать и отобразит действующее значение напряжения. Значение тока и мощности будут равны нулю, так как в этот момент времени реле на выходе прибора отключено. Если напряжение находится в установленном диапазоне ( по умолчанию - 170-250В), через заданное время ( по умолчанию - 15 сек.) произойдет включение    реле и индикатор перестанет мигать. Если напряжение не в установленном диапазоне ( < 170В или > 250В) реле не включится до тех пор, пока напряжение не придет в норму. При подключении нагрузки на индикаторе отобразятся значения силы тока в цепи и потребляемой мощности.


Потребитель, с помощью кнопок, может установить следующие параметры:

- Нижний предел отключения по напряжению;
- Верхний предел отключения по напряжению;
- Время задержки включения при срабатывании защиты по напряжению;
- Придел отключения по току;
- Время задержки включения при срабатывании отсечки по току;


Последовательность установки параметров:
Кратковременным нажатием нижней кнопки входим в режим установок. Значение изменяемого параметра мигает. Далее кнопками Вверх и Вниз увеличиваем или уменьшаем значение параметра. Из режима установок прибор выходит после задания последнего параметра или автоматически через 10 секунд после последнего нажатия кнопки. Изменяемые параметры сохраняются в энергонезависимой памяти прибора.

Внимание!
В случае срабатывания защиты по одному из параметров ( напряжение, сила тока) - мигает соответствующий индикатор и нагрузка отключается от сети. На мигающем индикаторе напряжения отображается его действующее значение.

Отключение по току происходит в следующих случаях:
- заданное значение тока превышено не более чем на 25%  в течении 10 сек.
- заданное значение тока превышено более чем на 25%
При срабатывании защиты по току, реле продолжает контролировать напряжение сети и в случае отклонений не включает нагрузку.   При пропадании сетевого напряжения более чем 1 сек. прибор переходит в исходное состояние (мигает индикаторы тока и напряжения).


 Меры безопасности:
По способу защиты от поражения электрическим током прибор  соответствует классу 2 по ГОСТ 12.2.007-75.   В приборе используется опасное для жизни напряжение - Не подключать прибор в раскрытом состоянии!!!   Монтаж и техническое обслуживание прибора должны   производиться квалифицированными специалистами, изучившими   настоящее руководство по эксплуатации.   При эксплуатации и техобслуживании необходимо придерживаться  требованиям ГОСТ 12.3.019-80, «Правила технической эксплуатации  электроустановок пользователей» и «Правил техники безопасности при  эксплуатации электроустановок пользователей».
В приборе используется  опасное для жизни напряжение - НЕ ПОДКЛЮЧАТЬ ПРИБОР В РАЗОБРАННОМ ВИДЕ!!!


Условия хранения, транспортирования и эксплуатации:

Условия хранения - «С» по ГОСТ 15150 - закрытые или другие неотапливаемые помещения с естественной вентиляцией. Климатические факторы условий хранения: Температура воздуха: -50°С... +40°С. Относительная среднегодовая влажность: 75%при+15°С.    Условия транспортирования в части воздействия механических факторов «С» по ГОСТ23216. Прибор работоспособен при любом расположении в пространстве.    Прибор не предназначен для эксплуатации в условиях тряски и ударов, а также во взрывоопасных помещениях. Не допускается попадание влаги на входные контакты клеммных  блоков и внутренние электроэлементы прибора. Запрещается использование его в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т.п. Нормальная работа прибора гарантируется при температуре воздуха, окружающей корпус прибора, от +5°C до +50°C и относительной влажности от 30 до 80%. Срок эксплуатации реле напряжения - 10 лет (не менее 30 000 циклов включения-выключения при коммутации активной нагрузки). Реле напряжения утилизации не подлежат.




 Гарантийные обязательства компании DigiTop:
Гарантийный срок эксплуатации прибора - 5 лет. Дата изготовления указывается на стикере на корпусе прибора. В течение гарантийного срока эксплуатации изготовитель производит ремонт прибора в случае выхода его из строя при соблюдении потребителем правил хранения, подключения, и эксплуатации. Гарантийное обслуживание прибора осуществляется при наличии отметки торгующей организации.


Прибор не подлежит гарантийному обслуживанию в следующих случаях:

1. Истек гарантийный срок хранения или эксплуатации. 2. Условия эксплуатации и электрическая схема подключения не соответствуют “Инструкции по эксплуатации”, прилагаемой к прибору. 3. Самостоятельный ремонт пользователем. 4. Наличие следов механических повреждений (нарушение пломбирования, нетоварный вид, подгорание силовых клемм с внешней стороны). 5. Наличие следов воздействия влаги, попадания посторонних предметов, пыли, грязи внутрь прибора (в т.ч. насекомых). 6. Удара молнии, пожара, затопления, отсутствие вентиляции и других причин, находящихся вне контроля производителя.
