Датчик положения привода РПН ДП-3

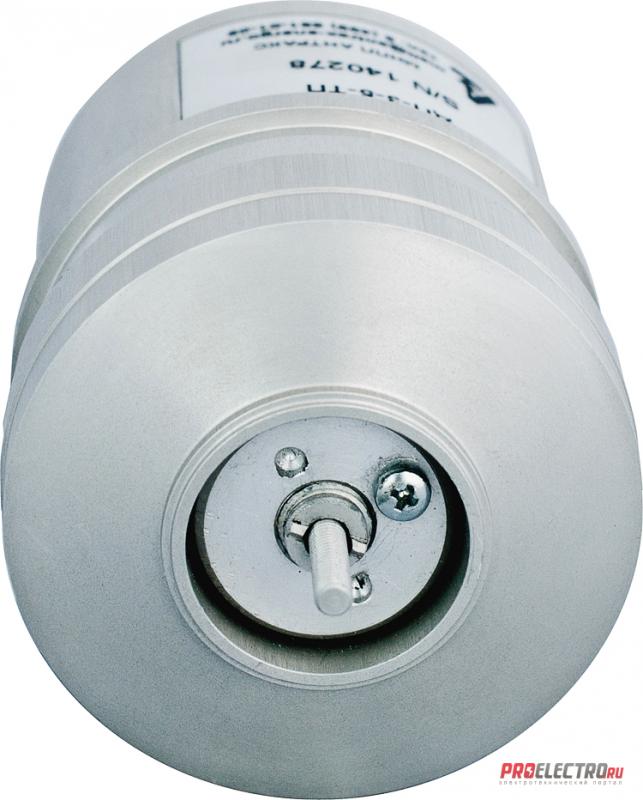

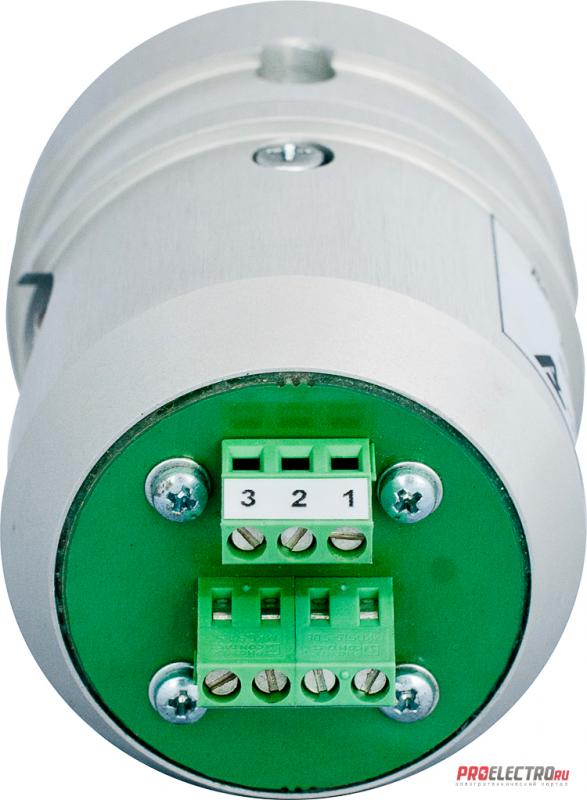

        Датчик положения привода ДП-3 предназначен для определения текущей ступени регулирования трансформатора под нагрузкой. Датчик ДП-3 может работать с приводами ПДП-1, ПДП-4, МА-1, РНТ-13, а также с другими приводами, предусматривающими установку сельсин-датчиков типа БД404 или БД1404, или других датчиков с габаритными размерами БД404/БД1404.       Датчик положения привода РПН ДП-3       Датчик положения привода ДП-3 представляет собой металлический цилиндр с фасками для установки. По габаритным характеристикам и местам установки датчик ДП-3 полностью повторяет сельсины типа БД404 или БД1404. Устанавливается датчик ДП-3 взамен сельсин-датчика и является электронным датчиком угла (энкодером) пповорота привода со схемой преобразования сигнала.        ДП-3 имеет различные интерфейсы для вывода значения угла поворота привода. Интерфейс RS-485 предназначен для передачи информации о ступени регулирования трансформатора в системы АСУТП или в указатели положения типа УП 25 в цифровом виде по протоколу MODBUS. Аналоговый токовый интерфейс «токовая петля» с диапазонами 4-20 А, 0-5 мА или 0-20 мА предназначен для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 25/ УП 4 или системы АСТУ с помощью дополнительных преобразователей. Аналоговый интерфейс 0-5 В или 0-24 В для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 2/ УП 23/ УП 25 или системы АСТУ с помощью дополнительных преобразователей. При использовании данного интерфейса ДП-3 может выполнять функцию резистивных датчиков приводов MZ-2, MZ-4, EM1, MR, ED-S. Это позволяет использовать его для подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами ПДП-1, ПДП-4, МА-1, РНТ-13 и др.
                                          Характеристики:
Напряжение питания                              5 В ± 5%;  24 В ± 5%
Полный угол поворота                            360° без стопора
Точность определения угла поворота     ± 2°
Аналоговый выход "токовая петля"         0-20мА; 0-5 мА; 4-20 мА
Аналоговый выход                                 0-5 В; 0-24 В
Цифровой выход                                    RS-485 формат MODBUS
Срок службы, не менее                          12 лет
