Электродвигатели асинхронные типа 4МТН;400 в Сафоново

Электродвигатели асинхронные трехфазные с фазным ротором типа 4МТН–400 предназначены для работы на подъемно–транспортных механизмах и в электроприводе металлургических агрегатов. Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 380 В и другие напряжения.

Вид климатического исполнения – У1, У2, Т1, Т2, УХЛ1, УХЛ2.
Номинальный режим работы: 4МТН – S3 с ПВ 40%, 4МТНФ – S1 с ПВ 100%.
Конструктивное исполнение двигателей – IM1003, IМ1004 с одним или двумя рабочими концами вала.
Двигатели изготавливаются в двух исполнениях:

-4МТН - исполнение закрытое обдуваемое, со степенью защиты – IP54;
-4МТНФ- исполнение защищенное с независимой вентиляцией, со степенью защиты – IP20.

Пуск двигателей прямой с включением в цепь ротора пускового сопротивления.
Отношение максимального вращающего момента к номинальному – 2,8. Двигатели имеют подшипники качения с пластичной смазкой. Двигатели допускают присоединение к механизму, как посредством упругой муфты, так и посредством зубчатой передачи. Изоляционные материалы обмоток статора и ротора класса нагревостойкости «Н». Изоляция обмоток статора и ротора кремнийорганическая. Соединение фаз обмоток статора и ротора – звезда.
Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Двигатели могут быть укомплектованы подшипниками SKF или FAG.

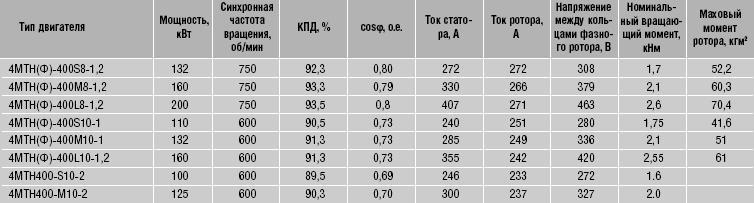

Основные характеристики двигателей типа 4MTH(Ф).
