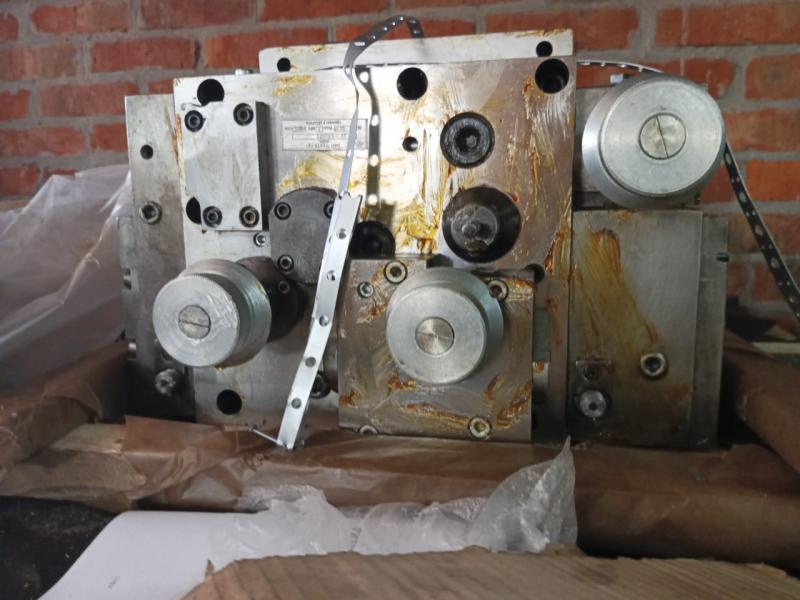

Гидропанель типа Г31-26-01: Г31-26

Гидропанель типа Г31-26 предназначена для управления рабочими органами гидрофицированных поперечно-строгальных и долбёжных станков и имеет два исполнения:
Г31-26 - гидропаннель гидрофицированного поперечно строгального станка (основное исполнение);
Г31-26-01 - гидропанель гидрофицированного долбежного станка.
Гидропанели типа Г31-26 обеспечивают следующий цикл работы станка:
а) пуск ползуна (долбяка)
б) неприрывное возвратно-поступательное перемещение ползуна (долбяка) на 1, 2, 3, 4 ступенях скорости, регулированием рабочей скорости в пределах между ступенями;
в) остановку ползуна (долбяка) с разгрузкой насосов на бак. При этом золотник "Пуск-стоп" имеет ручное управление (Г31-26) и дистанционное от электрогидравлического распределителя (Г31-26-01);
г) переодическую подачу стола на каждый двойной ход ползуна (долбяка) в конце обратного и начале рабочего хода;
д) выключение гидравлической муфты механизма управления при остановке насоса (Г31-26-01);
е) включение и выключение конечного выключателя откидки резца за каждый двойной ход ползуна (долбяка) с помощью шестерённо-реечного механизма, срабатывающего от валика управления гидропанели (Г31-26);
ж) включение и выключение конечного конечного выключателя блокировки главного двигателя от рычажного механизма золотника "пуск-стоп" (Г31-26);
з) автоматическое изменение скорости резания (Г31-26-01).
Гидропанель может применяться и в других гидрофицированных машинах при соответствии технической характеристики и схемы работы гидропанели предъявляемым требованиям.
