Пускатели магнитные ПМА

Пускатели магнитные ПМА

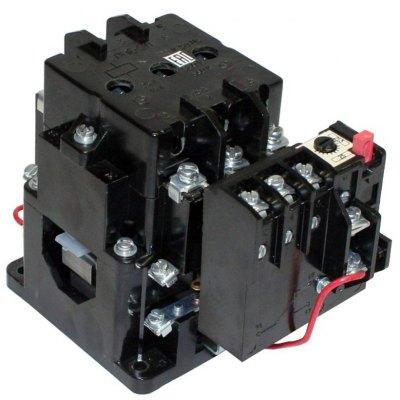

Пускатель магнитный ПМА используются в стационарных установках, чтобы дистанционно запускать асинхронные электродвигатели. Также он необходим для остановки и реверсирования трехфазных электрических двигателей, имеющих короткозамкнутый ротор переменного напряжения 660 В при частоте 50-60 Гц. При комплектации магнитных пускателей ПМА с трехполюсными тепловыми реле РТТ и РТЛ осуществляется защиты электродвигателей от перегрузок и токов, появляющихся при обрыве фазы.

Магнитные пускатели ПМА подходят для систем управления с использованием микропроцессорного оборудования (пари шунтировании включающей катушки помехоподавляющим агрегатом), а также при тиристорном управлении

Структура условного обозначения пускателей ПМА:

ПМА - Х1 Х2 Х3 Х4, Х1 - величина пускателя в зависимости от номинального тока:

3 - 40А;

4 - 63А.

Х2 - исполнение пускателя по назначению и наличию теплового реле:

1 - без реле, нереверсивный;

2 - с реле, нереверсивный;

3 - без реле, реверсивный;

4 - с реле, реверсивный;

5 - без реле, реверсивный с механической блокировкой;

6 - с реле, реверсивный с механической блокировкой.

Х3 - исполнение пускателя по степени защиты:

0 - IP00;

1 - IP40 без кнопок;

2 - IP54 без кнопок;

3,4 - IP54 с кнопками управления;

5 - IP40 с кнопками управления и сигнальными лампами;

6 - IP54 с кнопками управления и сигнальными лампами.

Х4 - исполнение пускателя по роду тока цепи управления, напряжению главной цепи:

0 - переменный, 380В;

2 - переменный, 660В.
