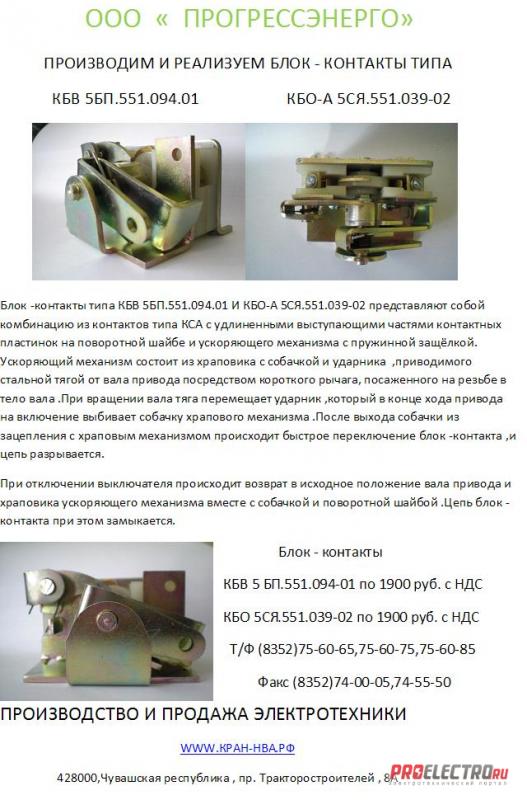

Блок -контакты типа КБВ 5БП.551.094.01 И КБО-А 5СЯ.551.039-02

Блок -контакты типа КБВ 5БП.551.094.01 И КБО-А 5СЯ.551.039-02 представляют собой комбинацию из контактов типа КСА с удлиненными выступающими частями контактных пластинок на поворотной шайбе и ускоряющего механизма с пружинной защёлкой. Ускоряющий механизм состоит из храповика с собачкой и ударника , приводимого стальной тягой от вала привода посредством короткого рычага, посаженного на резьбе в тело вала .При вращении вала тяга перемещает ударник , который в конце хода привода на включение выбивает собачку храпового механизма .После выхода собачки из зацепления с храповым механизмом происходит быстрое переключение блок -контакта , и цепь разрывается.
При отключении выключателя происходит возврат в исходное положение вала привода и храповика ускоряющего механизма вместе с собачкой и поворотной шайбой .Цепь блок -контакта при этом замыкается.
